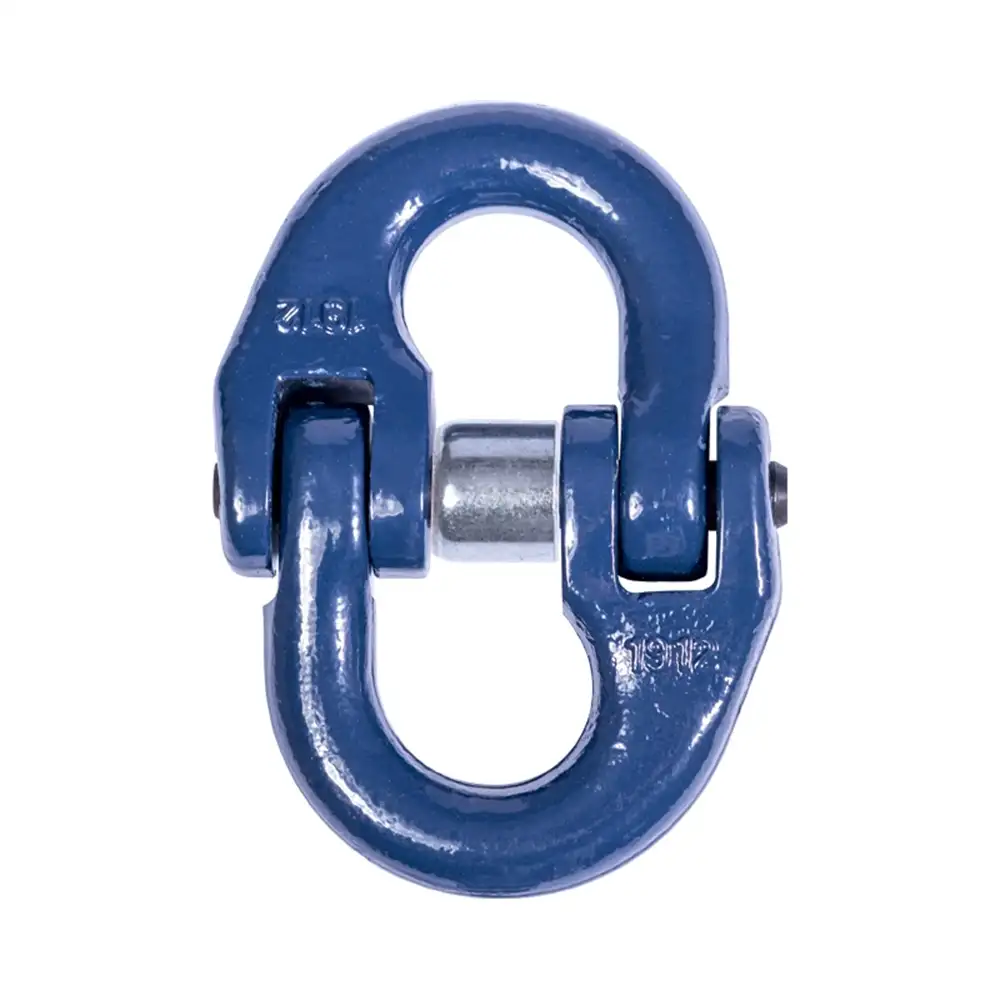

Reťazový spojovací článok (Connex) G10 | Modrý článok podľa EN 1677-1+A1

Reťazový spojovací článok (Connex) G10 – pevné a bezpečné spojenie reťazových komponentov

Reťazový spojovací článok (Connex) v pevnostnej triede G10 je určený na spoľahlivé spájanie komponentov reťazových závesov, hákov a reťazí s rovnakým menovitým priemerom. Spĺňa požiadavky normy EN 1677-1+A1 a ponúka vyššiu pevnosť pri nižšej hmotnosti v porovnaní s triedou G8. Vďaka presnému kovanému prevedeniu je ideálny pre zdvíhacie, manipulačné a priemyselné aplikácie, kde je rozhodujúca bezpečnosť a spoľahlivosť.

Technické vlastnosti a vyhotovenie

• Materiál: vysokopevnostná oceľ, trieda G10

• Norma: EN 1677-1+A1

• Povrchová úprava: modrá farba (trieda G10)

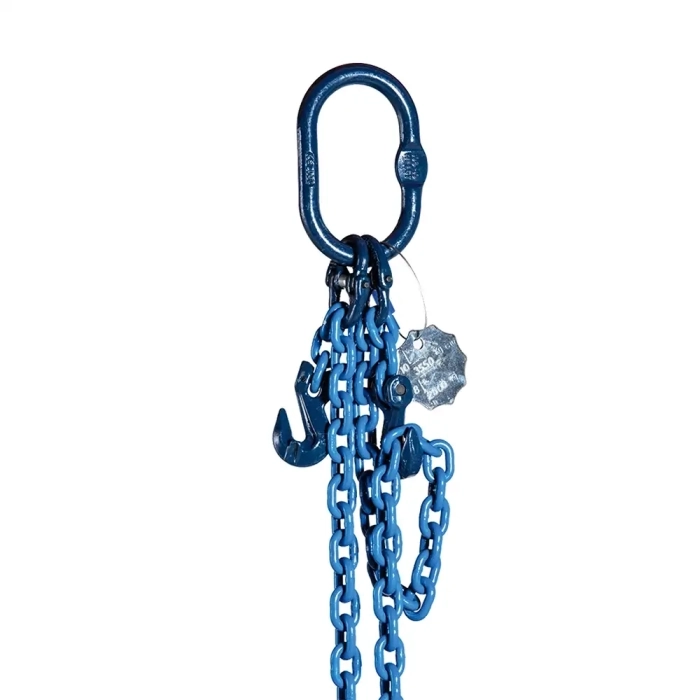

• Použitie: spojenie háku + reťaz / závesné oko + reťaz / reťaz + reťaz

• Zaťaženie: výhradne priamy ťah

• Označenie: výrobný kód a nosnosť WLL

• Vhodný pre: všetky reťazové systémy triedy G10

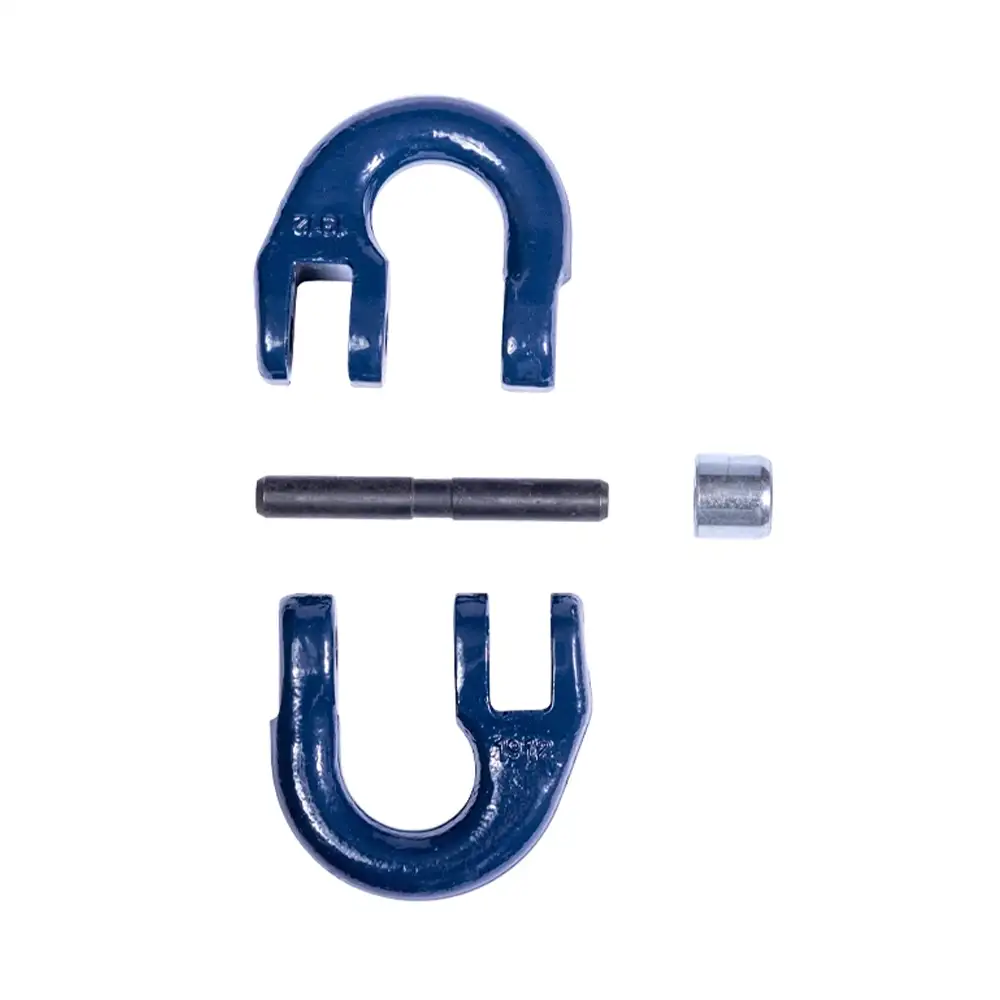

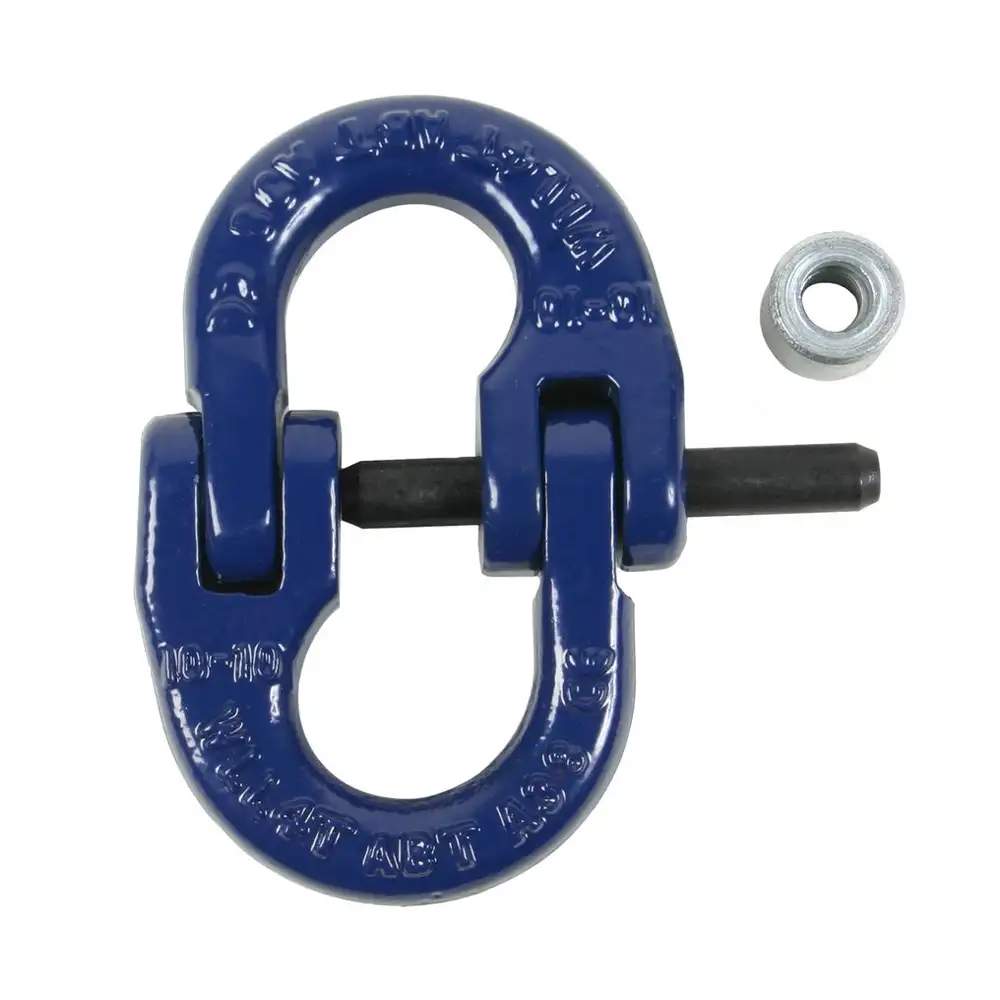

Článok sa skladá z dvoch symetrických kovaných častí, čapu a poistky, ktoré vytvárajú pevné a bezpečné spojenie. Je určený len pre priamy ťah, nie pre krútenie alebo bočné zaťaženie.

Podmienky používania

• používať len so zodpovedajúcim menovitým priemerom reťaze,

• zaťažovať iba pozdĺžne k osi spoja,

• neprekračovať WLL uvedené na výrobku,

• montáž a používanie povolené len kvalifikovanou osobou.

Prevádzková teplota

• −40 °C až +200 °C: 100 % prípustného zaťaženia

• +201 °C až +300 °C: 90 % prípustného zaťaženia

• +301 °C až +400 °C: 75 % prípustného zaťaženia

• Nad +400 °C: použitie nie je povolené

Bezpečnostné pokyny a údržba

• zabráňte nárazom, otrasom a kmitavému zaťaženiu,

• nepoužívajte v prostredí s výbuchovým rizikom, kyselinami alebo chemikáliami,

• pred použitím skontrolujte praskliny, deformácie alebo koróziu,

• po použití očistite, vysušte a uskladnite v suchu.

Dôvody vyradenia

• zlomené alebo deformované časti,

• praskliny, zárezy alebo opotrebenie,

• známky prehriatia,

• nečitateľné označenie výrobku,

• nadmerná korózia alebo pochybnosti o bezpečnosti.

Výhody a vlastnosti

• vyššia pevnosť a nižšia hmotnosť oproti G8,

• presné kované prevedenie pre dlhú životnosť,

• spoľahlivé spojenie reťazových komponentov,

• modrý povrch pre jednoduchú identifikáciu triedy G10,

• ideálny pre zdvíhacie a manipulačné systémy.
