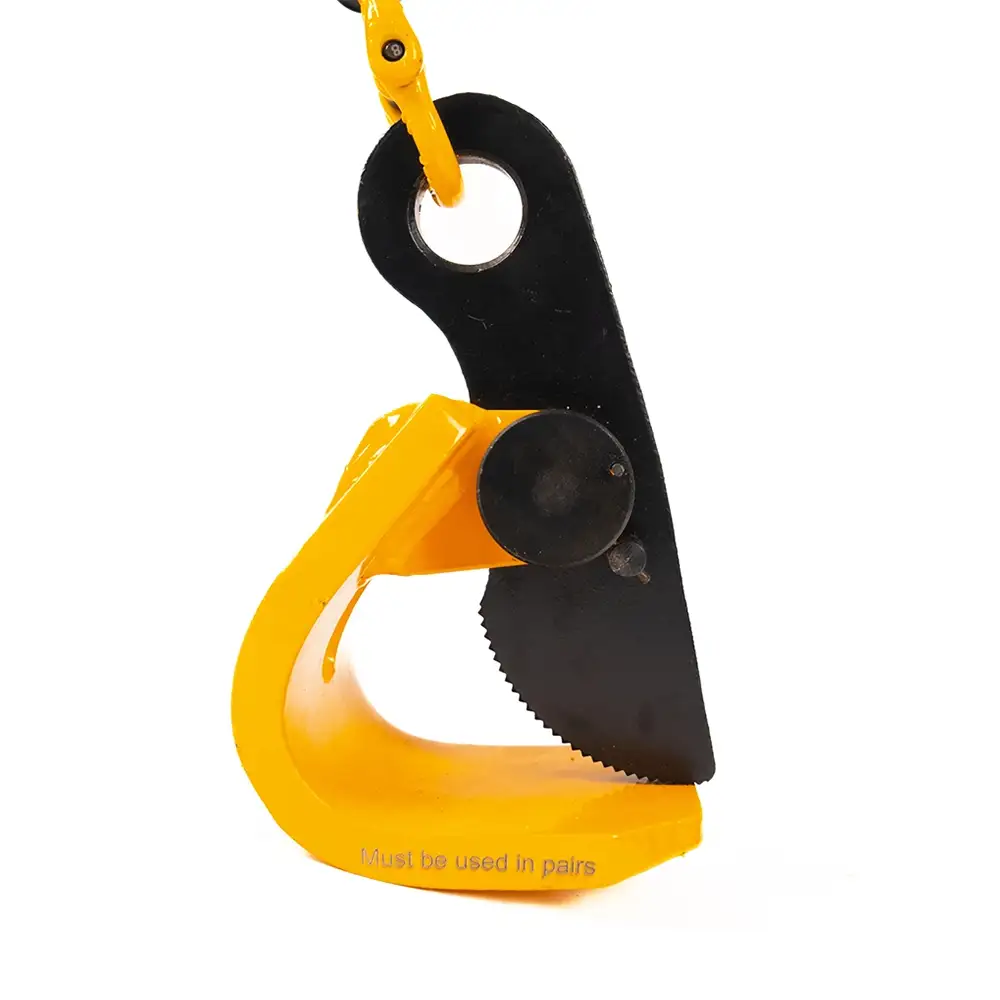

Horizontálna zdvíhacia zvierka na oceľové plechy

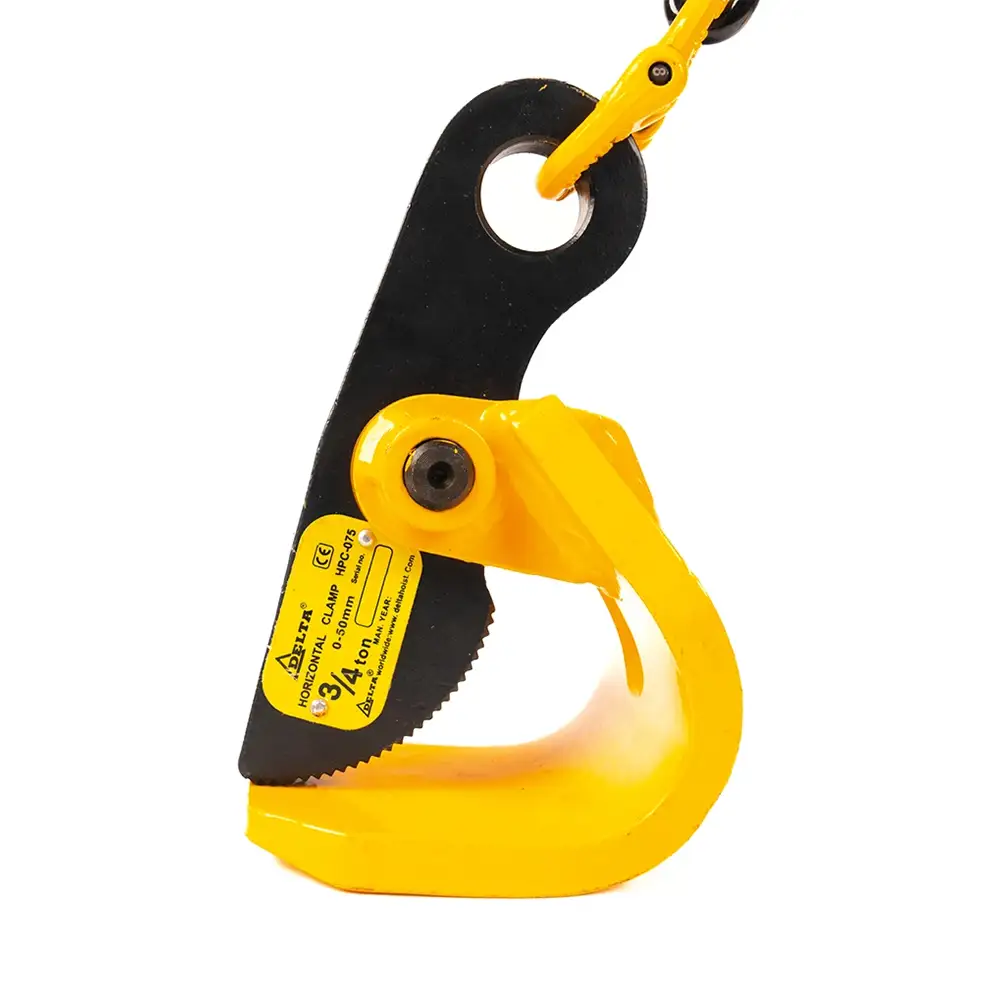

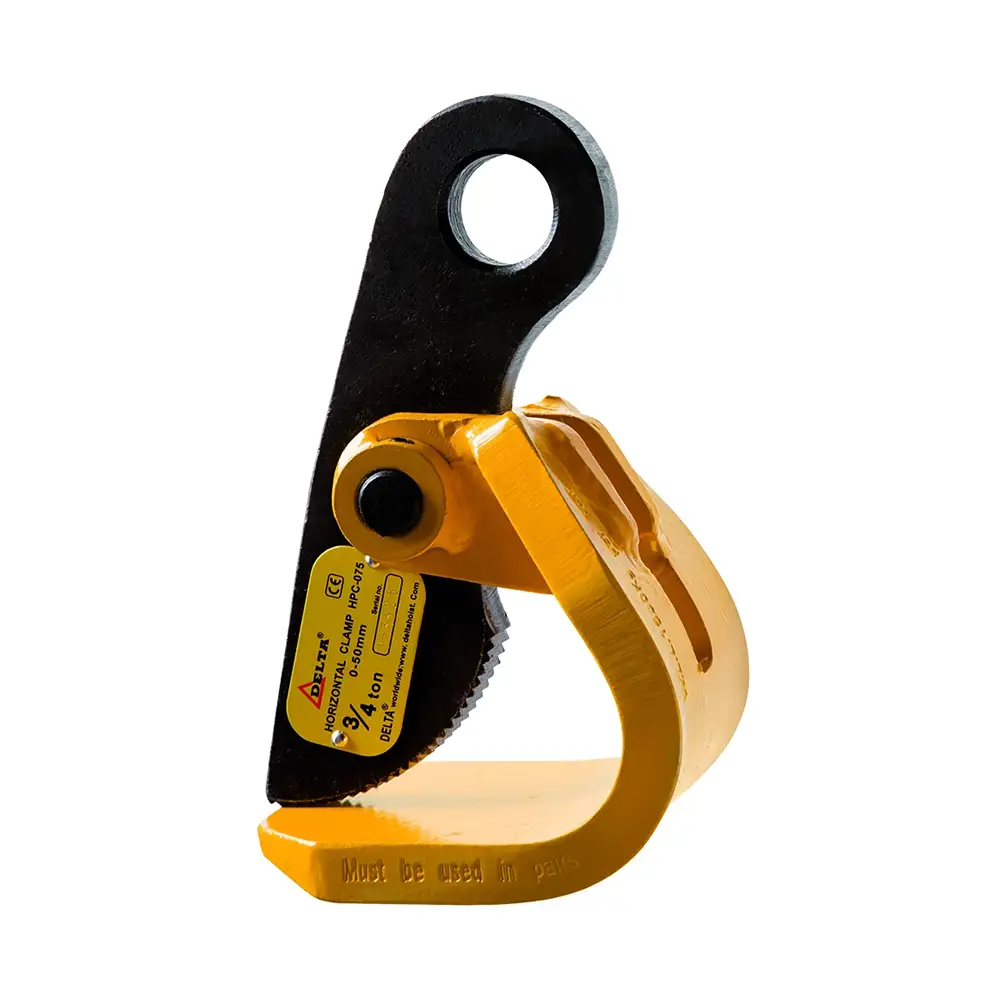

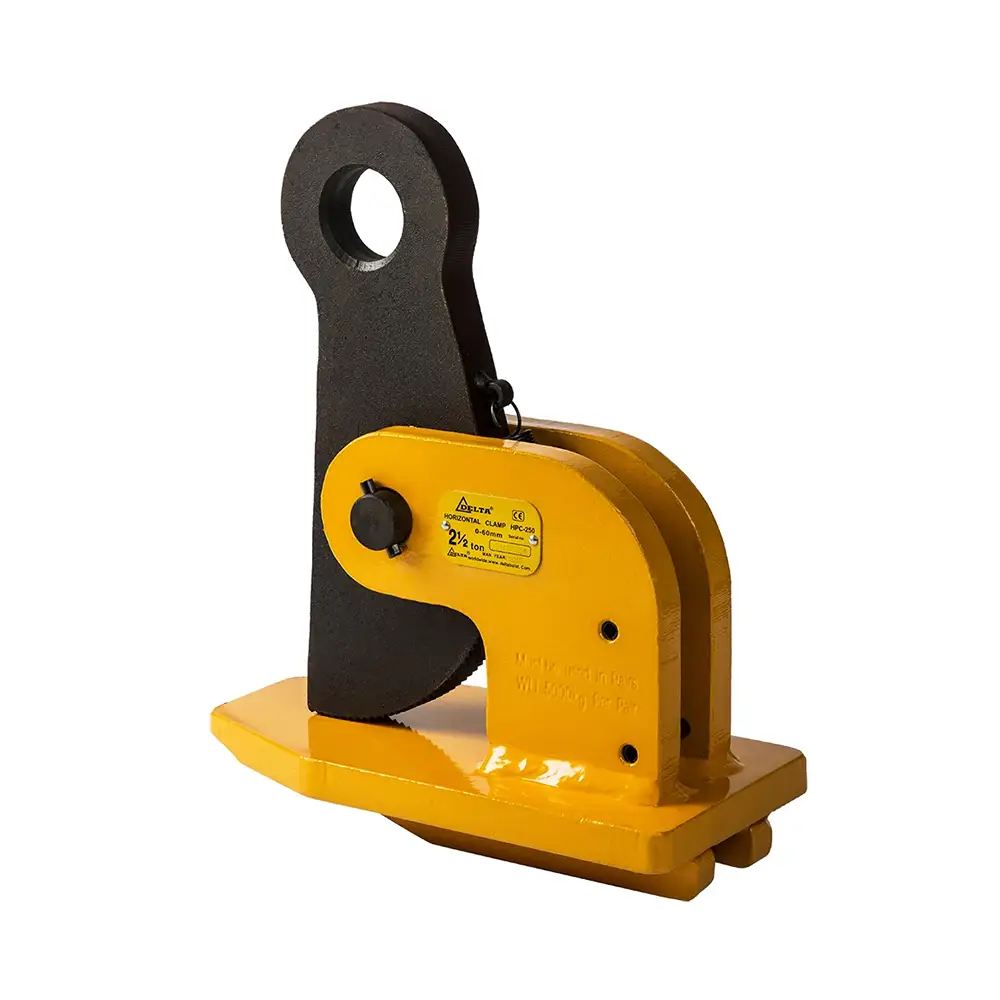

Horizontálna zdvíhacia zvierka na oceľové plechy. Zdvíhacie zvierky sa musia vždy používať v páre. Zdvíhacie zvierky s nosnosťou od 1500 kg do 5000 kg. Zvierka je konštruovaná na horizontálne prenášanie oceľových plechov, profilov atď. v horizontálnej polohe. Odsadené závesné oko zabezpečí, že príruba prepravovaného profilu zostane počas prepravy v horizontálnej polohe. Tvrdosť povrchu dosky nesmie presiahnuť 37 HRC. Nosnosť je uvedená pri použití dvoch zvierok (v páre).

Bezpečnostné pokyny a opatrenia

• Používať iba kompetentný personál.
• Pred každým použitím skontrolujte horizontálnu zvierku(y), či nejavia viditeľné známky poškodenia.
• Pri zdvíhaní vždy dodržiavajte odstup a nikdy nestojte a nenechajte nikoho ísť pod náklad.
• Náklad nikdy neprepravujte nad ľuďmi.
• Náklad nikdy nenechávajte bez dozoru.
• Nepoužívajte zvierku, ak je poškodená.
• Nikdy nezdvíhajte viac ako jednu platňu naraz.
• Nikdy nepreťažujte horizontálnu zvierku – vždy dbajte na to, aby zdvíhaná doska nevážila viac ako je limit pracovného zaťaženia (WLL) svoriek umožňuje.
• Nedvíhajte platne, ktoré sú hrubšie alebo tenšie ako otvor čeľuste.

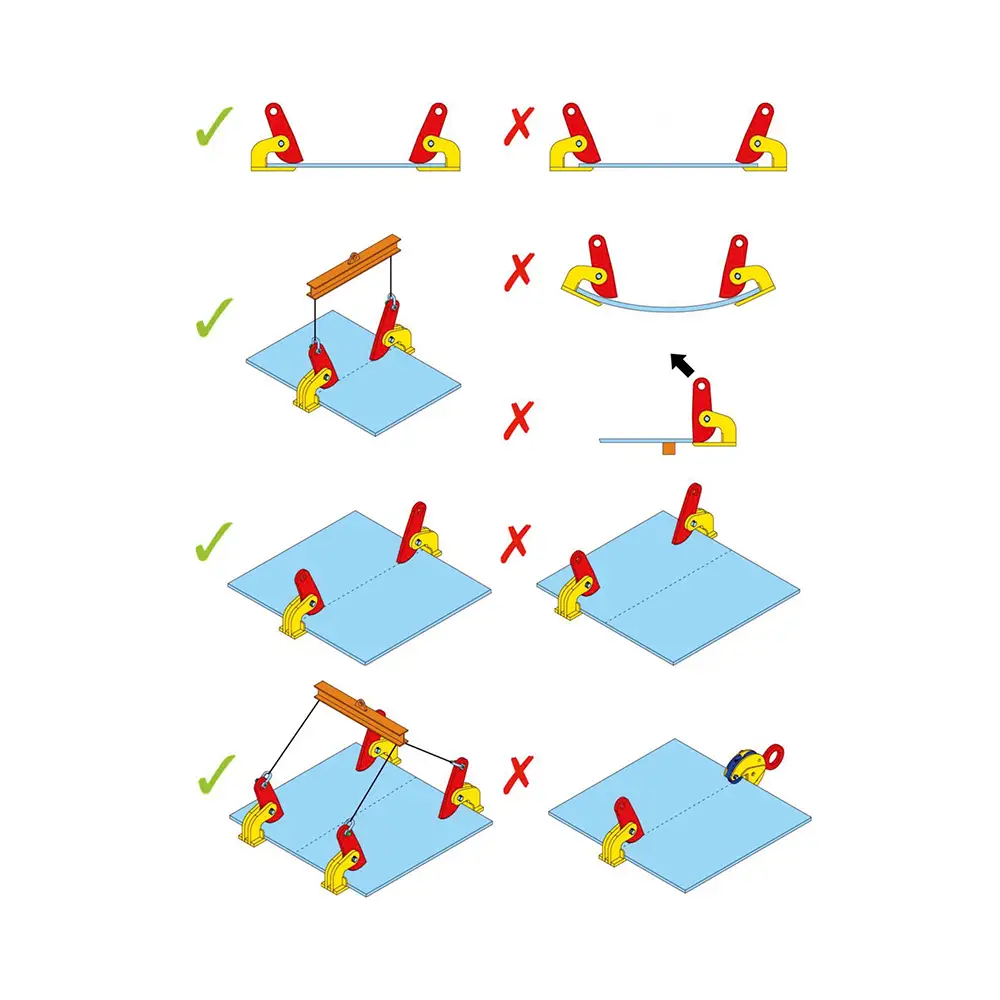

• Horizontálnu zvierku vždy umiestnite tak, aby bola záťaž v rovnováhe.

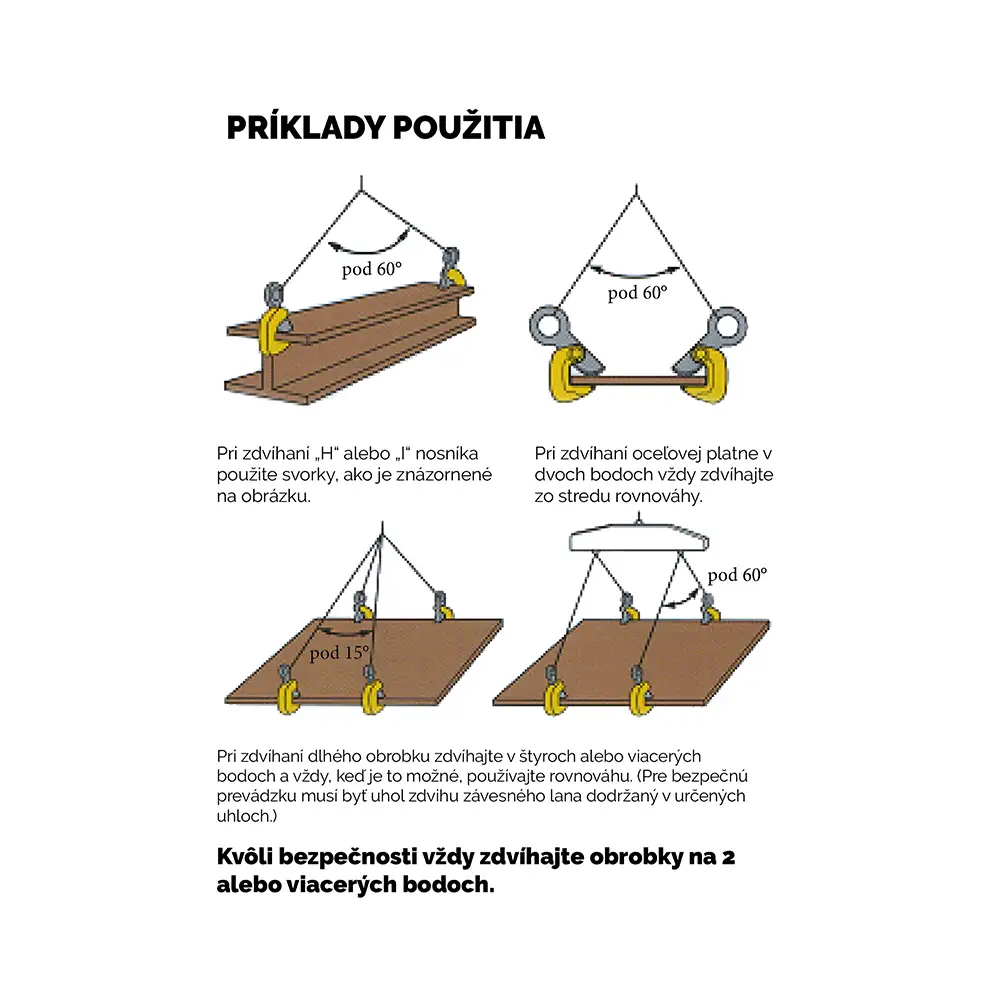

• Zabezpečte, aby uhol medzi zdvíhacími popruhmi alebo reťazami nikdy nepresiahoľ 60°.
• Zabezpečte, aby zdvíhacie oká na svorkách neboli nikdy vystavené bočnému zaťaženiu. Keď súčasne ovládanie niekoľkých zdvíhacích svoriek vedľa seba, zdvíhacieho nosníka (ekvalizéra) a zdvíhacích popruhov alebo reťazí mala by sa použiť dostatočná dĺžka.
• Každá zvierka by mala vždy niesť rovnakú časť zaťaženia.
• Nie je dovolené umiestňovať zvierku na skosené alebo kužeľovité časti dosky alebo konštrukcie, ktorá sa má zdvíhať.
• Nepoužívajte horizontálne zvierky ako trvalé spoje - nie je dovolené nechať bremeno visieť vo vzduchu.
• Vždy sa uistite, že zuby vačky a zdvíhaná platňa sú bez nečistôt atď.
• Na zvierke nevykonávajte žiadne úpravy. Žiadne zváranie, brúsenie, nepovolené náhradné diely atď.
• Zvierka je vhodná len na použitie v normálnych atmosférických podmienkach, teplotách medzi -40ºC -(+)100°C.
• Nevystavujte korózii.

Zdvíhanie

• Pred použitím vždy skontrolujte zvierky na viditeľné známky poškodenia – zvlášť opatrne, ak svorka áno utrpel akýkoľvek druh úderu alebo nárazu. Skontrolujte, či sa vačka hladko otvára a zatvára.

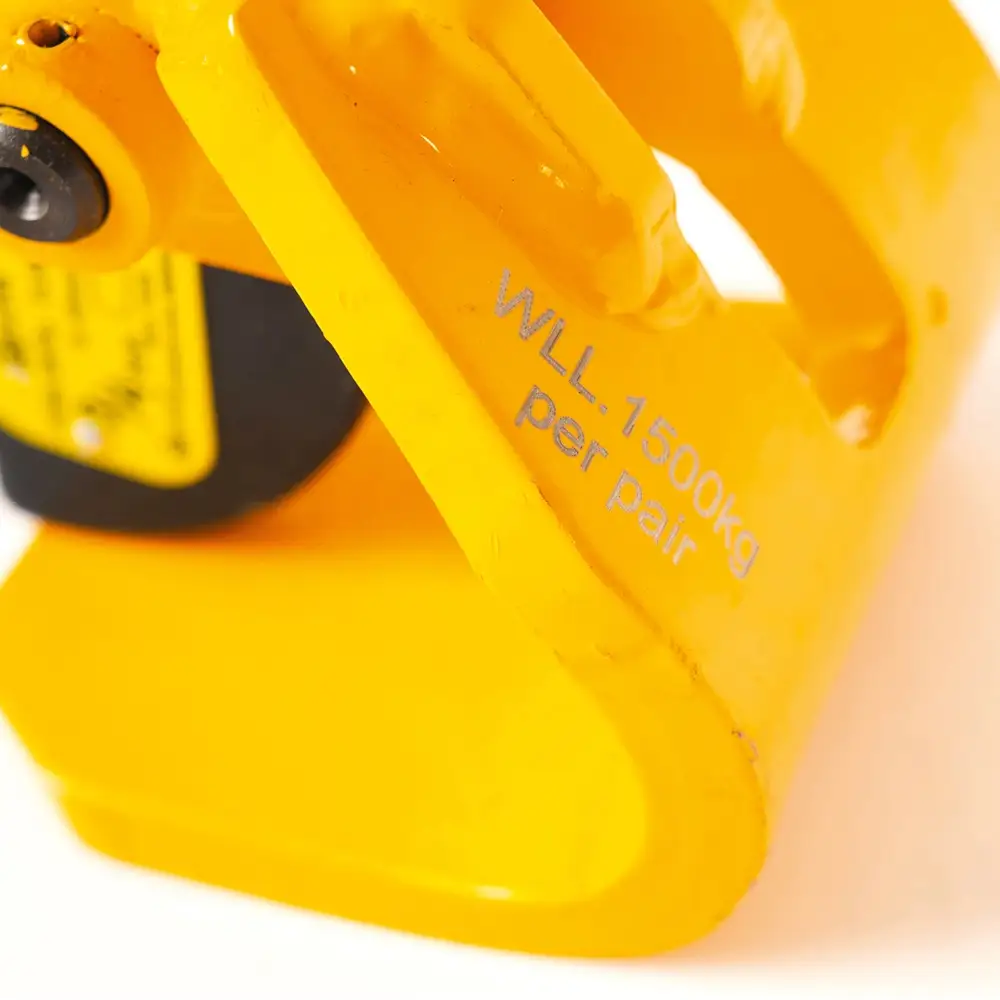

• Uistite sa, že limit pracovného zaťaženia (WLL) svorky je primeraný situácii zdvíhania. WLL je uvedené na svorke.
• Skontrolujte, či sú vačky a doštička (v bode, kde sa má pripevniť svorka) voľné špina, mastnota atď.

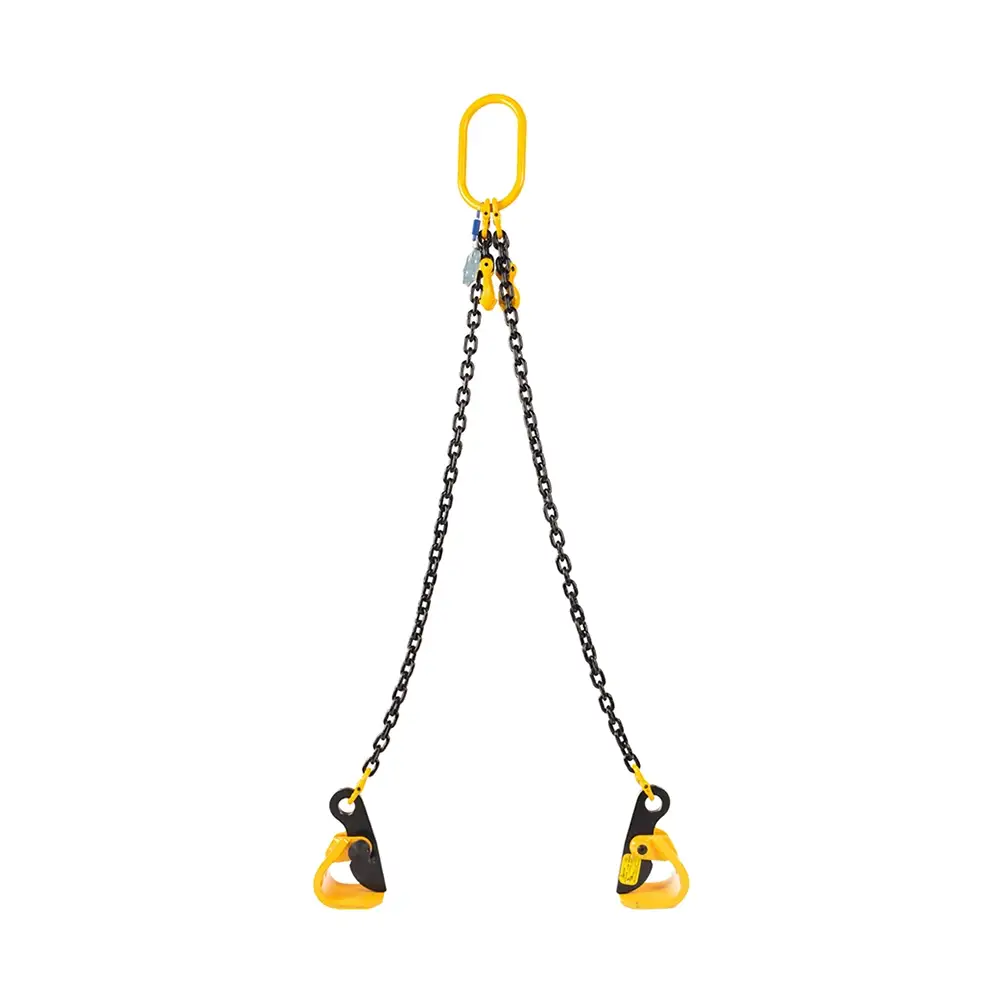

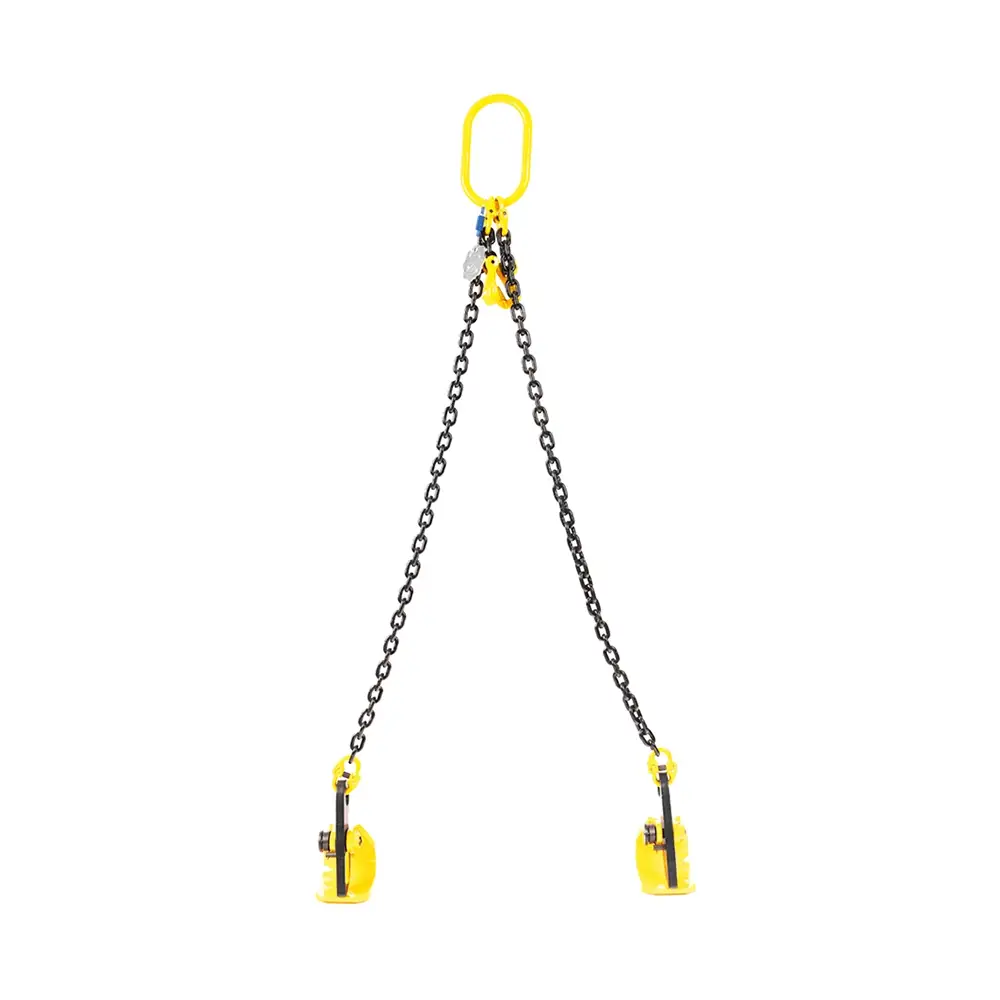

• Pomocou vhodných komponentov pripevnite svorky k zdvíhaciemu popruhu.
• Uistite sa, že všetky prílohy sú legitímne a majú správnu kapacitu. Svorka sa musí dať pohybovať voľne v háku.
• Otvorte svorku a umiestnite čeľuste tak ďaleko, ako presahujú dosku. Uistite sa, že sú svorky umiestnené správne, aby sa bremeno pri zdvíhaní udržalo v rovnováhe.
• Mierne nadvihnite, aby ste sa uistili, že bremeno stabilne stúpa. Ak nie, vykonajte úpravy. Uistite sa, že je zaťaženie v stabilnej polohe počas celého procesu zdvíhania a tiež na stabilnej plošine pred uvoľnením svorka z dosky.

Údržba

Zvierky by sa mali vždy skladovať vo vnútri, chránené pred koróziou. Pred každým použitím skontrolujte celkový stav zvierky. Horizontálnu zvierku nepoužívajte, ak nastane niektorá z nasledujúcich situácií:

• telo je rozdelené alebo zdeformované;
• opotrebovanie alebo deformácia vačky, najmä zubov;
• vačkový čap je viditeľne zdeformovaný;
• akékoľvek iné kolíky chýbajú alebo sú chybné;
• značky na svorke už nie sú čitateľné;
• akákoľvek porucha, ktorá ohrozuje bezpečnú prevádzku svorky.

Ak sa objaví čokoľvek z vyššie uvedeného, ​​odstráňte svorku z prevádzky az pracovnej oblasti a otočte ju kompetentnej osobe. Horizontálne zvierky by mali byť kompletne skontrolované a otestované aspoň raz ročne (alebo v prípade akéhokoľvek poškodenia do svorky) autorizovanou osobou. Kontroly a opravy musia byť zdokumentované a príslušné správy sa musia uchovávať počas životnosti produktu. Výrobca nezodpovedá za náhodné poškodenie.
