Sub zostava pre troj a štvor pramenné reťazové úväzky Tr.8

Sub zostava reťazová (závesná hlava) – pevnostná trieda 8 podľa EN 1677-4

Pevná a spoľahlivá zostava pre viacpramenné reťazové závesy

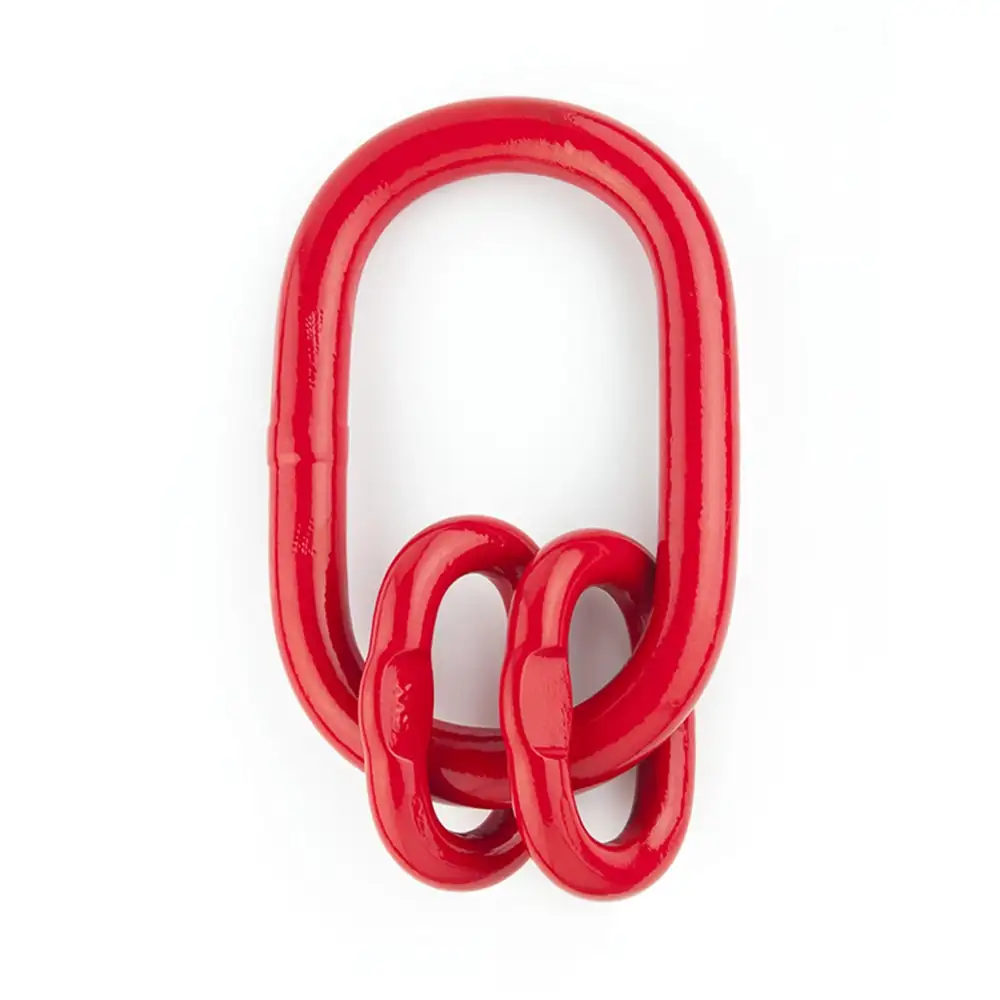

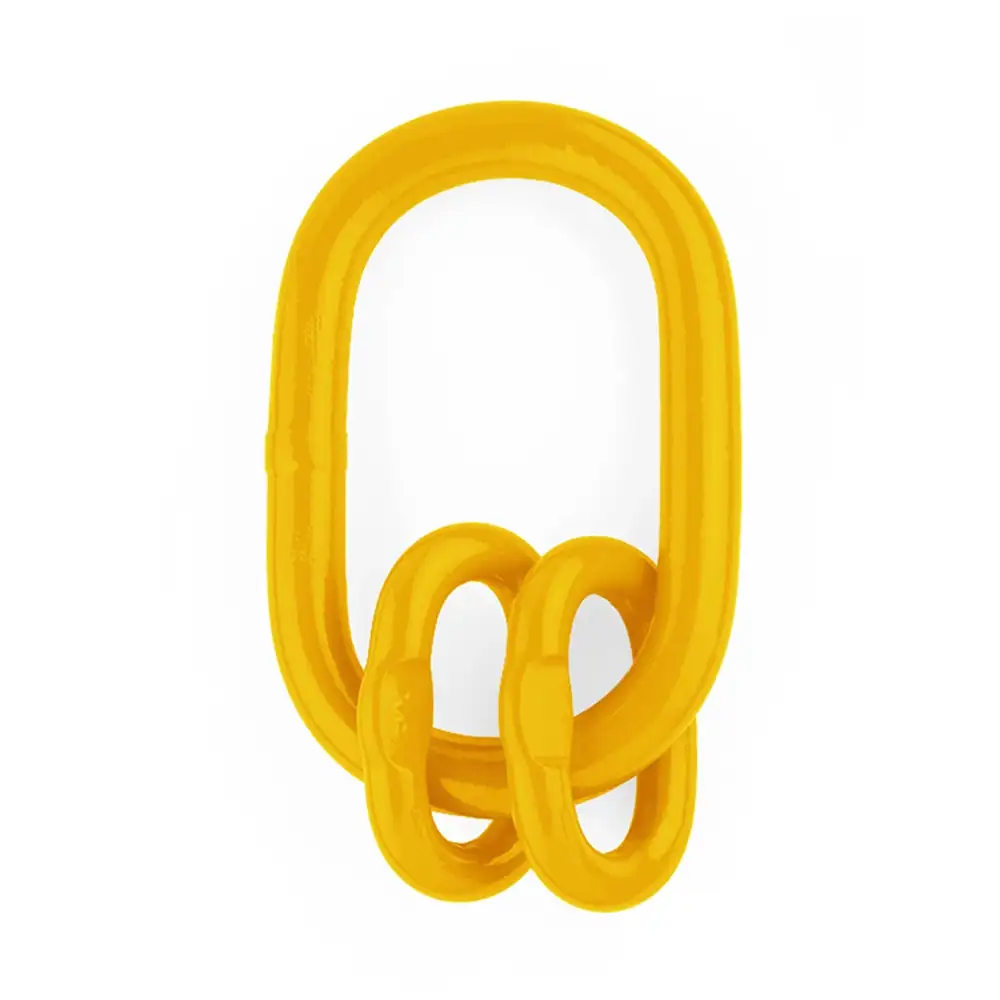

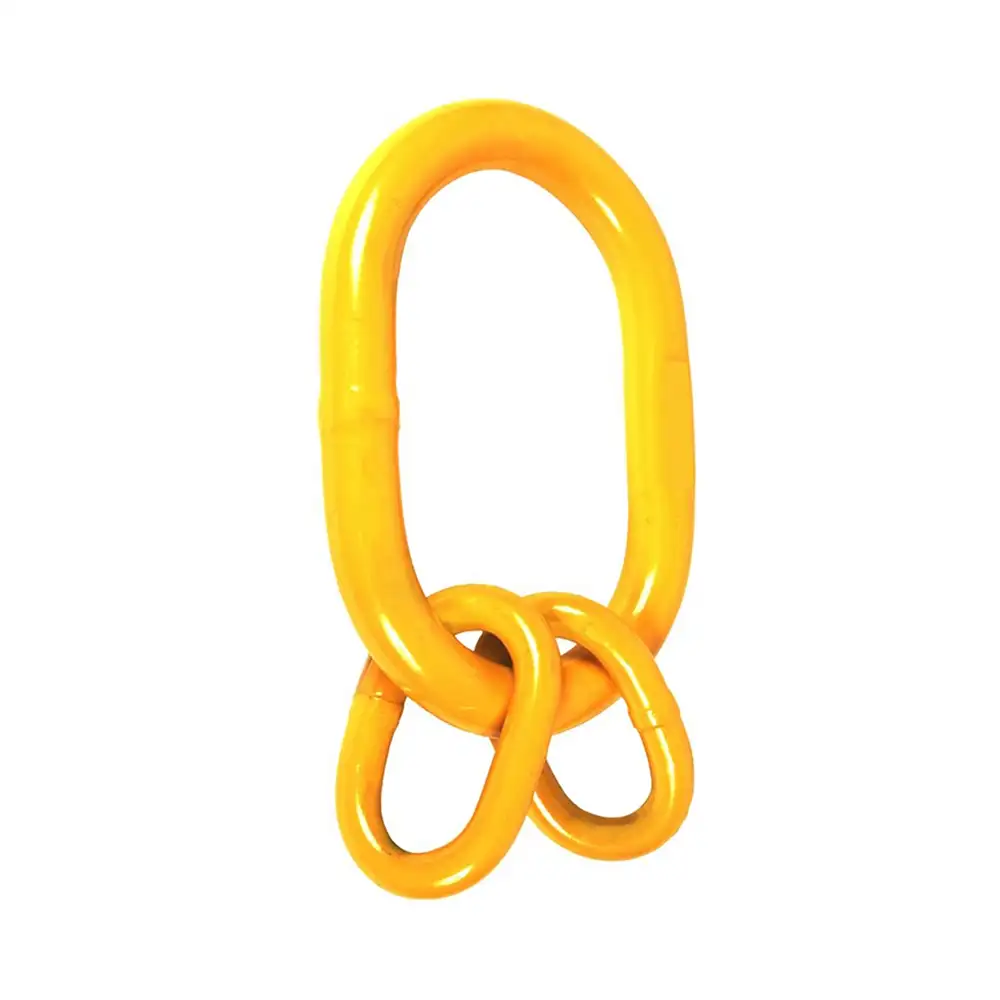

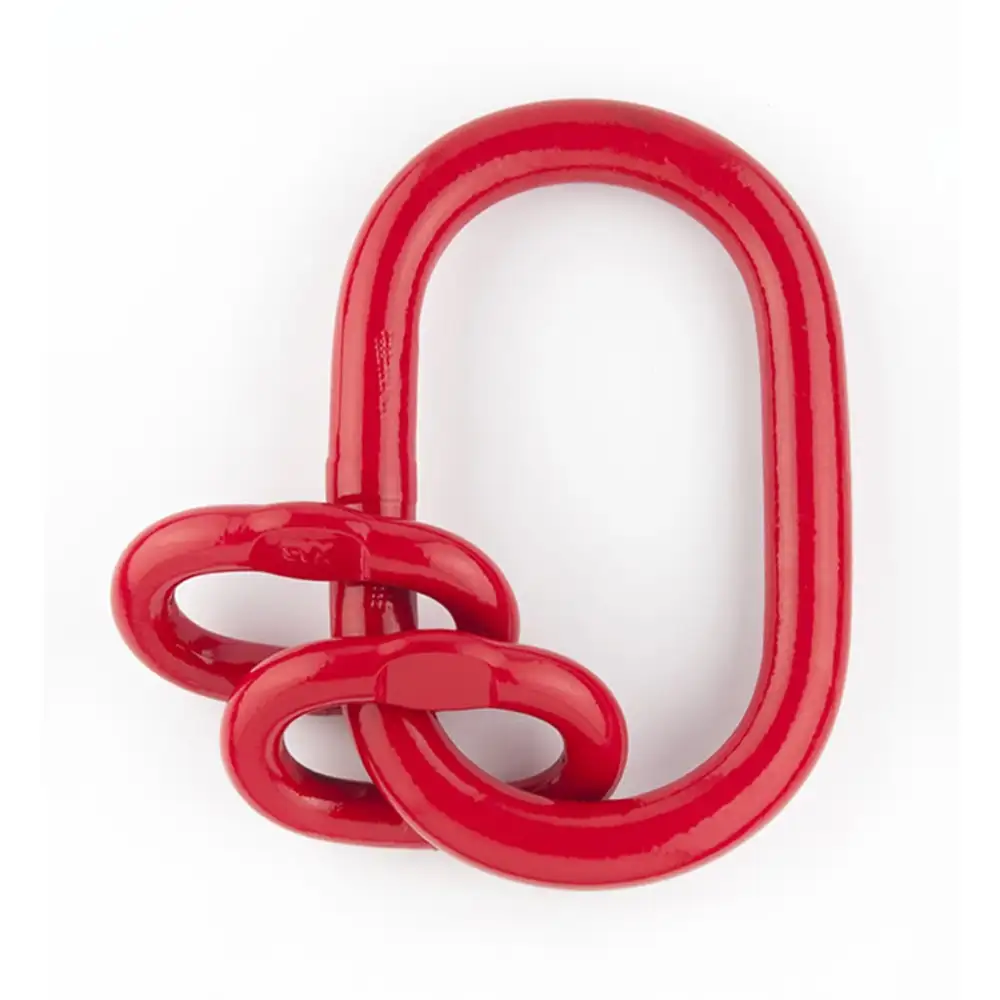

Sub zostava reťazová (závesná hlava) je vyrobená v pevnostnej triede 8 a určená pre trojpramenné a štvorpramenné reťazové závesy a úväzky. Používa sa ako spojovací a nosný prvok medzi hlavnou závesnou hlavou a jednotlivými prameňmi reťazí.

Pri jednopramenných a dvojpramenných závesoch sa používa klasická závesná hlava (závesné oko). Sub zostava je navrhnutá tak, aby umožnila rovnomerné rozloženie zaťaženia medzi všetky pramene závesu, čím sa zvyšuje bezpečnosť a životnosť celého systému. Komponenty triedy 8 sú dodávané v červenej alebo žltej povrchovej úprave a každý výrobok je označený výrobným kódom a nosnosťou (WLL). Presné rozmery nájdete v tabuľke veľkostí. Sub zostava je vyrábaná v súlade s normou EN 1677-4.

Technické vlastnosti a špecifikácia

• Materiál: vysokopevnostná kovaná oceľ, trieda 8

• Norma: EN 1677-4

• Použitie: spojovací článok pre viacpramenné reťazové závesy

• Určenie: pre troj- a štvorpramenné reťazové závesy

• Povrchová úprava: červená alebo žltá farba

• Označenie: výrobný kód a nosnosť (WLL)

• Montáž: určená na zavesenie na hák žeriava

• Kompatibilita: vhodná pre všetky komponenty reťazových systémov triedy 8

Využitie sub zostavy

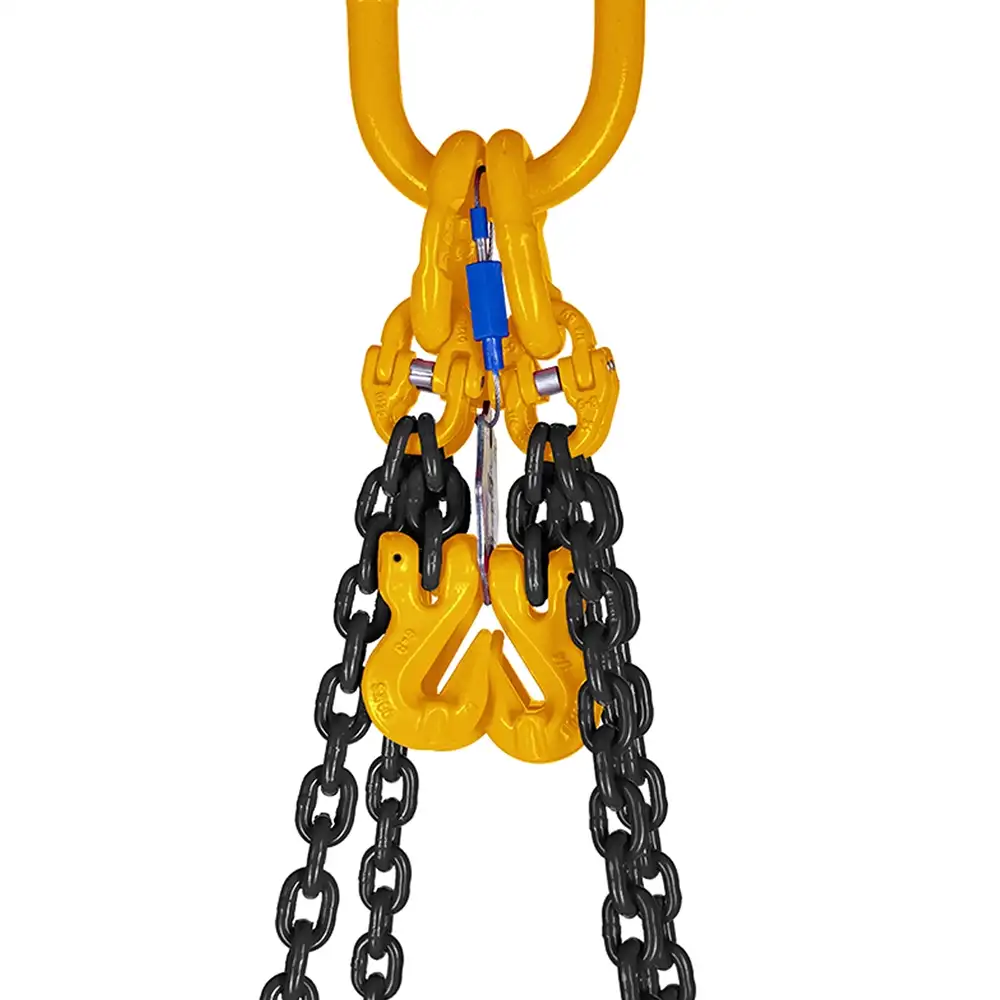

• zostavenie 3- a 4-pramenných reťazových závesov,

• prepojenie hlavnej závesnej hlavy s jednotlivými prameňmi reťaze,

• zavesenie bremien pri zdvíhaní, manipulácii a montáži,

• využitie v stavebníctve, priemysle, výrobe, logistike a montážnych prácach.

Prevádzkové odporúčania

• Určená len pre priamy ťah – nesmie byť bočne zaťažovaná.

• Neprekračujte nosnosť (WLL) uvedenú na výrobku.

• Pred použitím skontrolujte stav komponentov – praskliny, deformácie, koróziu.

• Montáž a používanie smie vykonávať len kvalifikovaná osoba.

• Nevystavujte výrobok extrémnym teplotám, zváraniu alebo chemikáliám.

• Po použití produkt očistite, vysušte a skladujte na suchom mieste, chránený pred koróziou.

Výhody a vlastnosti

• Bezpečné a stabilné prepojenie medzi hlavou a prameňmi reťazí

• Rovnomerné rozloženie zaťaženia pre vyššiu životnosť systému

• Odolná kovaná konštrukcia pre dlhodobé používanie

• Jednoduchá montáž a kompatibilita s reťazami triedy 8

• Kvalitná povrchová úprava – červená alebo žltá pre lepšiu viditeľnosť

• Presné označenie WLL a výrobného kódu

Na ø reťaze

6 mm, 7/8 mm, 8 mm, 10 mm, 13 mm, 16 mm, 18 mm

Farba

Žltá, Červená

Nosnosť v kg

2 360, 3 150, 4 250, 6 700, 11 200, 17 000, 21 200

Rozmer hlavy

135 x 75 mm, 160 x 90 mm, 180 x 100 mm, 200 x 110 mm, 260 x 140 mm, 340 x 180 mm
