Otočný viazací bod so skrutkou PLBW - Pewag

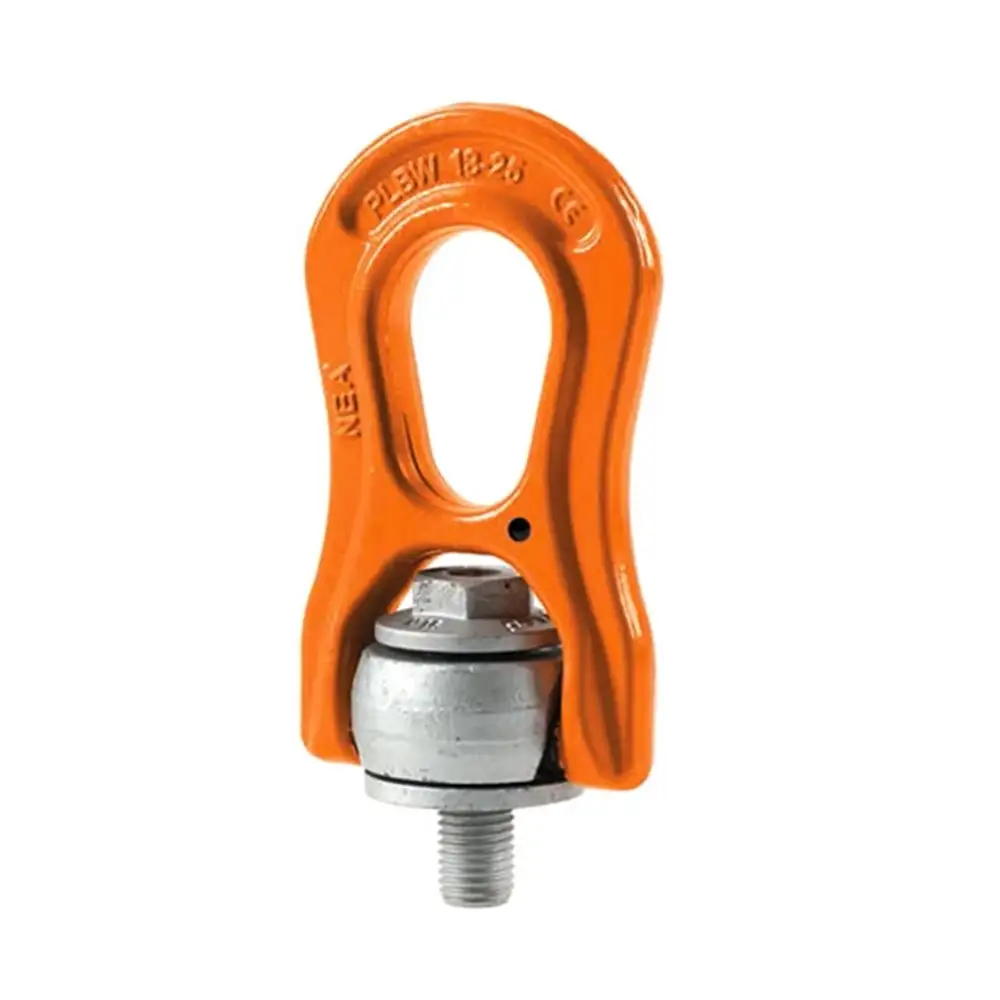

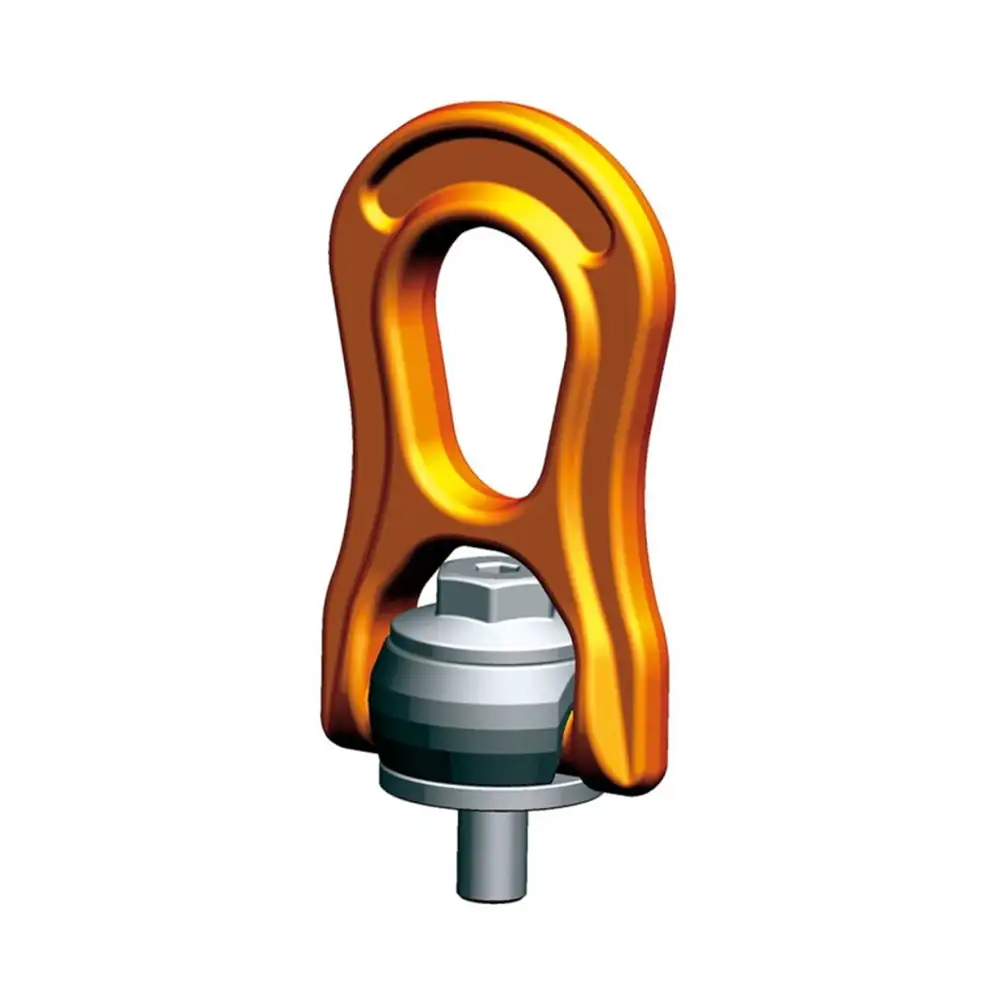

Otočný viazací bod so skrutkou PLBW Pewag winner Profilift beta s päťnásobnou bezpečnosťou. Viazacie body pewag winner Profilift beta sú označené individuálnym sériovým číslom, s možnosťou spätného dohľadania, a nosnosťou pre väčšinu spôsobov zavesenia. V dovolených pracovných zaťaženiach zodpovedá bezpečnosťi 5 násobného istenie. Pewag winner Profilift beta je k dispozícii s metrickým a UNC závitom, vzhľadom na to, že viazacie body s metrickým závitom sú tiež dostupné vo viacerých špeciálných dĺžkach. Tabuľka s rôznou maximálnou nosnosťou v závislosti od typu aplikácie v súvislosti s druhom zdvíhacieho zariadenia, počtom prameňov a uhlom sklonu, je súčasťou užívateľskej príručky a je priložená v balení.

• otočný o 360°
• zvýšená nosnosť v priamom ťahu
• oko sklopné o 180°, drží v požadovanej pozícii vďaka vymeniteľnej skrutke
• patentovaný, vymeniteľná zvláštna skrutka v pevnostnej triede 10.9
• montovateľný šesťhranom alebo francúzskym kľúčom

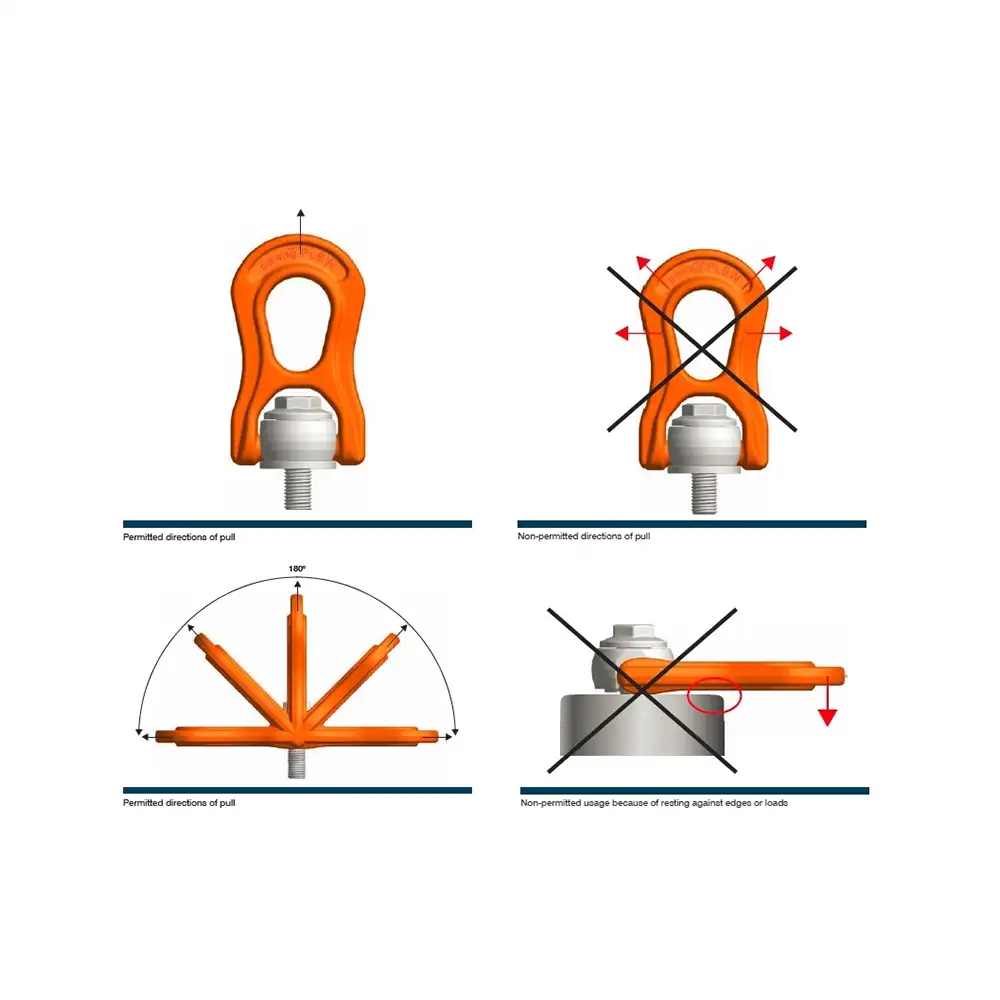

Dovolené použitie

Nosnosť musí zodpovedať kontrolnému certifikátu, respektíve tabuľke s nosnosťou v uvedených smeroch.

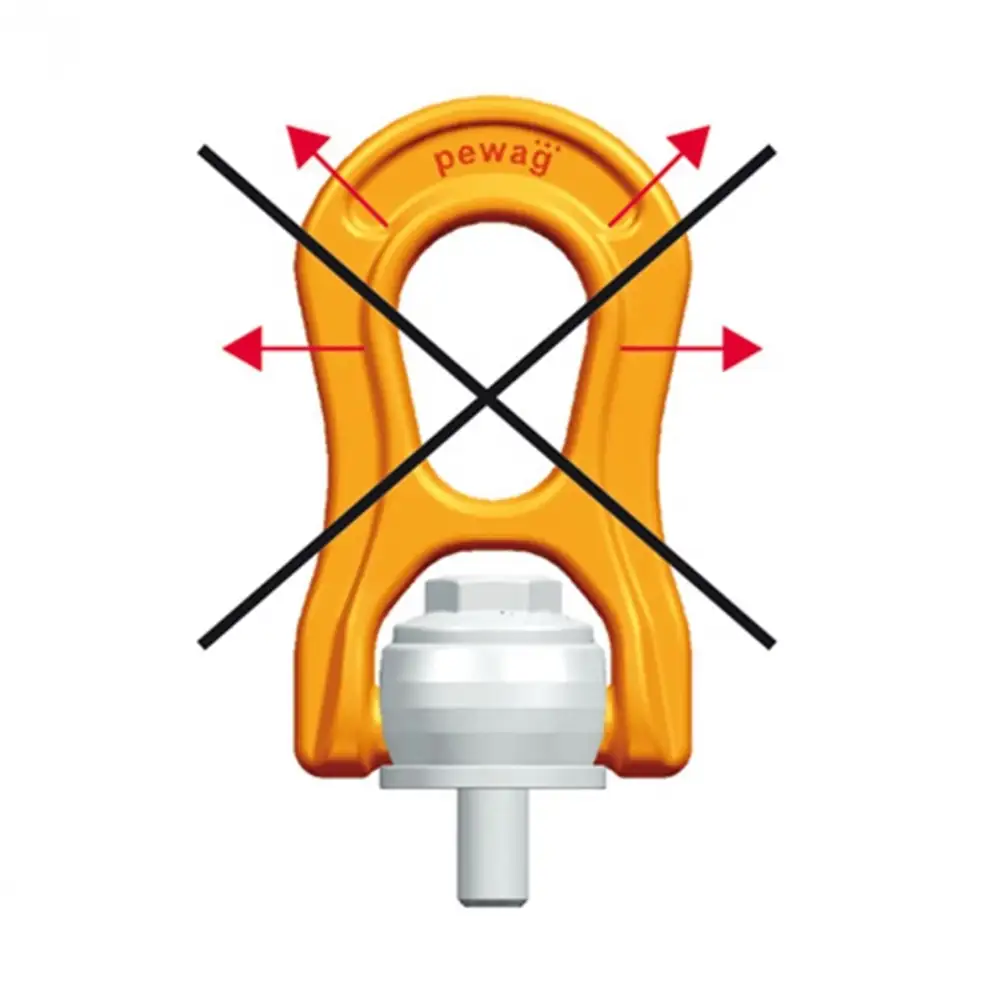

Nedovolené použitie

Uistite sa, že pri zavesovaní bremena nemôže nastať napríklad:

• smer ťahu je zablokovaný
• smer ťahu nie je v predpokladanej oblasti
• viazacie oko sa neopiera o hranu alebo náklad

Viazacie oko musí byť natočené v smere ťahu pred zavesovaním - neotáčať pod zaťažením. Viac podrobností v užívateľskej príručke.

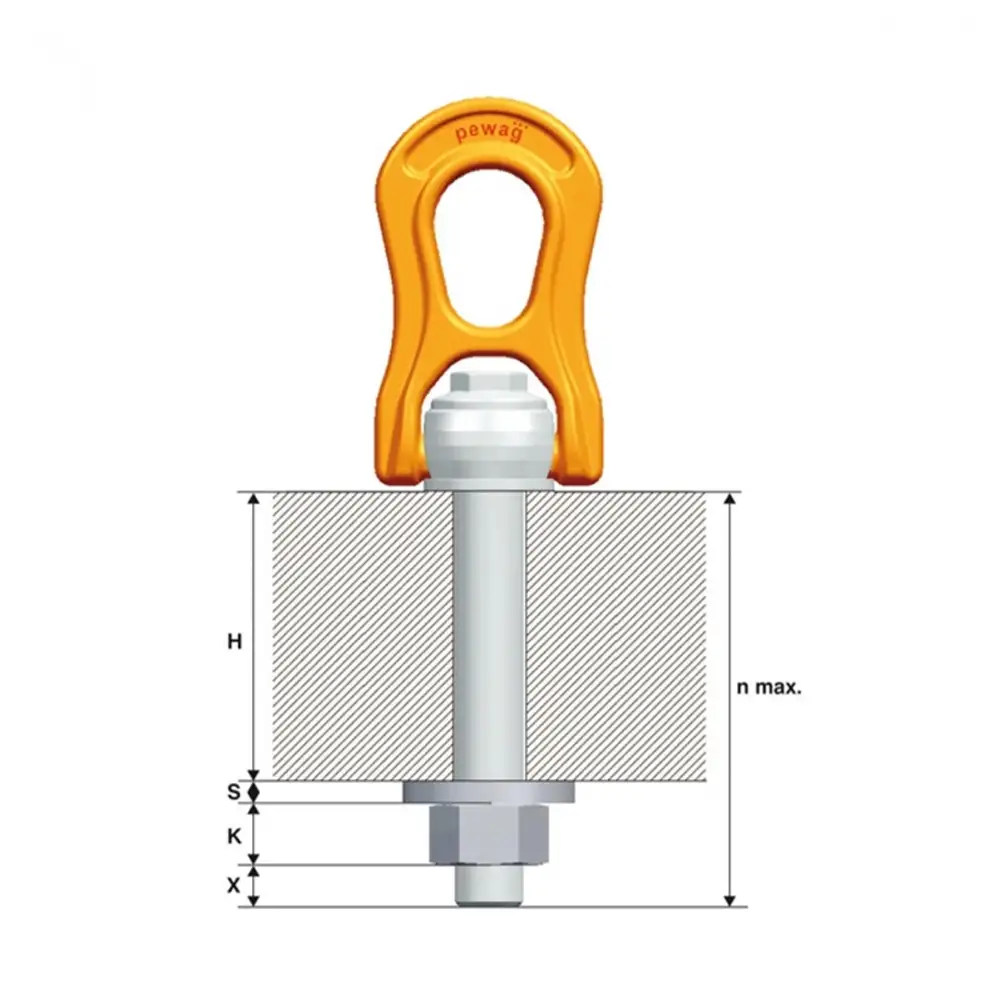

Výpočet potrebnej dĺžky závitu (L):

L = H + S + K + X

H = výška materiálu

S = výška podložky

K = výška matice (závisí na veľkosti závitu skrutky)

X = presah dĺžky skrutky (dvoujnásobek stúpanie závitu)

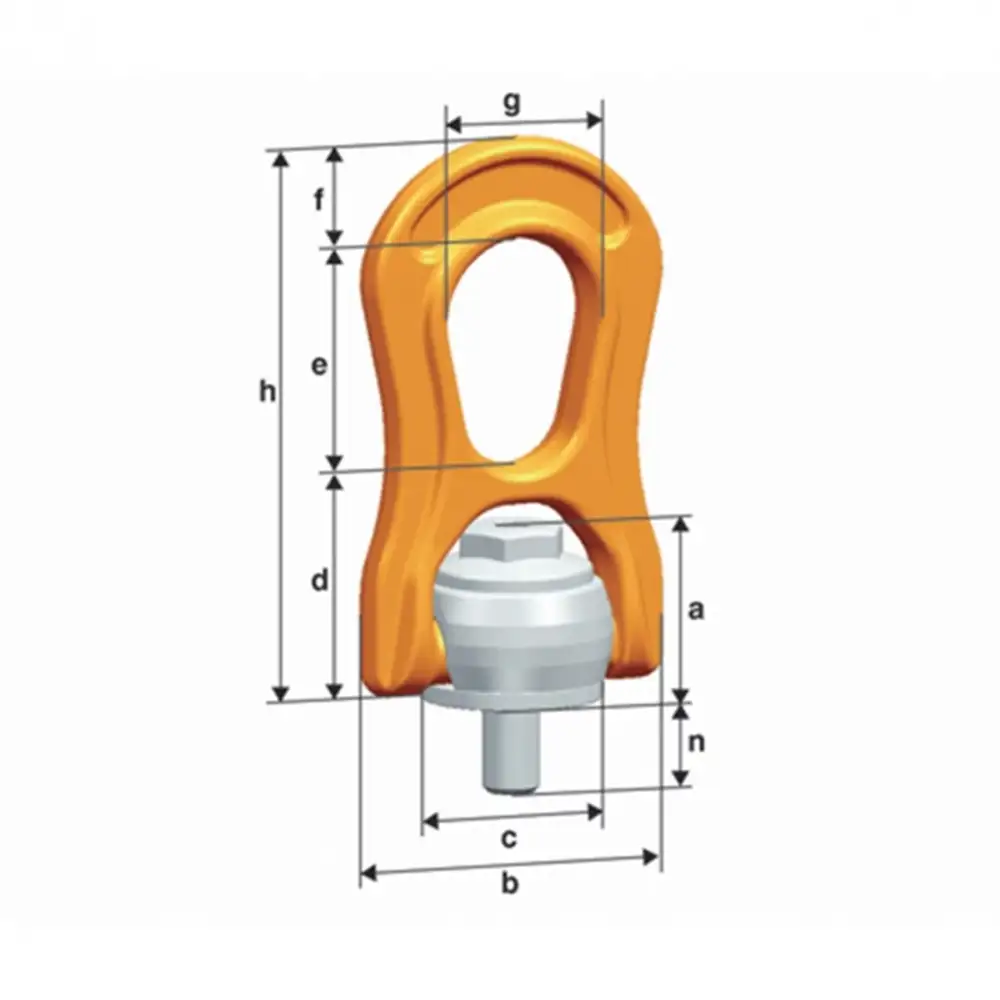

V prípade požiadavky na špeciálnu dĺžku závitu, nás kontaktujte vopred. Viac informácií nájdete v tabuľke veľkostí alebo v návode na obsluhu.

PLBW - Pewag Winner Profilift - Otočný viazací bod so skrutkou, spĺňa ustanovenia smernice 2006/42/EG.
